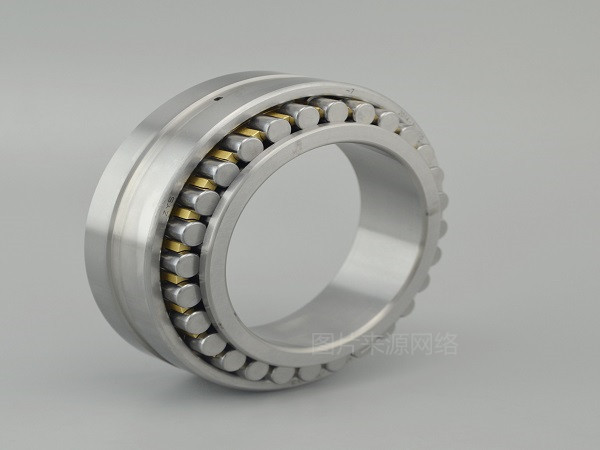

單列圓柱滾子軸承只能承受徑向力，經常應用于高速旋轉場合，例如機床主軸或是大型電機中。單列圓柱滾子的保持架材料、軸承直徑、寬度和內徑不同，都對應著不同的型號，下面就由小編為您介紹一下單列圓柱滾子軸承型號怎么看？
一、單列圓柱滾子軸承型號前置代號
1、N型
軸承的外圈無擋邊，內圈的兩側有擋邊?？梢栽试S軸相對軸承座之間在軸向兩個方向上的位移。
2、NU型
軸承外圈兩側有擋邊，內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此，該類結構適用于作為游動端軸承使用。
3、NJ型
軸承的外圈兩側有擋邊，內圈單側有擋邊?？梢猿惺芤欢康膯蜗蜉S向負荷。
4、NF型
外圈單側有擋邊，內圈兩側有擋邊。也可承受一定量的單向軸向負荷。因此，該類結構適用于作為單方向的軸向定位軸承用。
5、NUP型
軸承是外圈兩側有擋邊，內圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈?？梢猿惺芤欢康碾p向軸向負荷。
6、NFP型
軸承外圈一側帶（固定）單擋邊，而另一側為可分離的平擋圈，內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此，適合于作為固定端軸承使用。
7、NH（NJ+HJ）型
NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短，加上平擋圈不是固定的，使用不方便，而NH型軸承可以利用NJ型軸承整個內圈的寬度，與軸保持更緊密的配合，而且NH型軸承在安裝和拆卸更方便。NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此，適合于作為固定端軸承使用。
二、單列圓柱滾子軸承型號數字含義
1、右起后兩位數字
軸承內徑用基本代號右起、二位數字表示，對常用內徑d=20～480mm的軸承內徑一般為5的倍數，這兩位數字表示軸承內徑尺寸被5除得的商數，如04表示d=20mm；12表示 d=60mm等等。對于內徑為10mm、12mm、15mm和17mm的軸承，內徑代號依次為00、01、02和03。
2、右起第三位數字
軸承的直徑系列即結構相同、內徑相同的軸承在外徑和寬度方面的變化系列，用基本代號右起第三位數字表示。例如，對于向心軸承和向心推力軸承，0、1表示特輕系列；2表示輕系列；3表示中系列；4表示重系列；7表示超特輕；8、9表示超特輕。
3、右起第四位數字
軸承的寬度系列即結構、內徑和直徑系列都相同的軸承寬度方面的變化系列，用基本代號右起第四位數字表示。當寬度直徑系列的對比列為0系列（正常系列）時，對多數軸承在代號中可不標出寬度系列代號0，但對于調心滾子軸承和圓錐滾子軸承，寬度系列代號0應標出。
三、單列圓柱滾子軸承型號后置代號
K：圓錐孔，錐度為1：12
N：外圈外徑帶止動環槽
NR：外圈帶止動環槽，有止動環
N1：一個外圈側面帶一個定位槽
N2：一個外圈側面帶兩個間隔180度的定位槽
F：減小或偏移的游隙范圍包括實際游隙上面的四分之一部分加下一個更大的游隙范圍的下面四分之一部分。
H：減小的游隙范圍，同實際游隙范圍的上半部分對應。
L：誠小的游隙范圍，同實際游隙范圍的下半部分對應。
M：減小的游隙范圍，同實際游隙范圍的兩個中間的四分之一部分對應。
以上就是對于單列圓柱滾子軸承型號怎么看這一問題的解答，比較常見的都是K結尾的圓錐口圓柱滾子軸承，在選擇時需要注意軸承的內徑及直徑尺寸。洛陽薄壁精密軸承公司專注于生產各類精密薄壁球軸承，如果您有關于軸承方面的需求，歡迎您留言或致電咨詢。
